Ajouter un pad sur Yamaha Dtx 500k

[Jorann]

Bonjour à tous ( et à toutes ) !

Bon alors voilà j'ai fait l'acquisition récemment d'une Yamaha DTX 500K ( http://www.dv247.fr/assets/products/85301_l.jpg ) et j'en suis vraiment content ! Le seul truc qui me déplaisait est le charleston qui n'avait pas une forme de charleston ... j'ai donc changé ce dernier pour un pad charlet Roland CY-5 comme celui ci : http://blog-batteur-debutant.fr/wp-cont ... 12/CY5.jpg

Bon voilà qui est fait et du coup j'ai un pad en plus je suis donc aujourd'hui allé acheter de quoi fixer ce pad ( j'en ai eu pour 40€ tout de même ) mais voilà j'ai bien tourné la notice, essayé etc ... je n'arrive pas à configurer ce pad ... un moment donné quand je tapais dessus il était reconnu et on entendait légèrement le son dans le casque mais maintenant il ne le détecte même plus ... pourriez vous m'aider sur ce sujet ?

Merci d'avance !

[Firedrums]

Salut,

Pourquoi ne pas aller faire un petit tour par la case présentation histoire qu'on se connaisse un peu mieu avant de commencer a parler ! ça serait tout de même plus sympas qu'une discution froide entre des gens qui ne savent rien sur leur interlocuteur...

[Jorann]

Autant pour moi je viens donc de me présenter dans la section concernée

[Sylv1co]

Ce que je vais dire ne sera peut-être pas très utile : ça devrait marcher ! Un simple échange entre les deux pads devrait donner des résultats similaires.
Qu'est-ce qu'il se passe si tu rebranches le pad yamaha sur l'entrée pad charley ?
Le seul réglage qui devrait être utile, c'est la sensibilité (ou gain, je ne sais pas comment il l'appelle chez Yamaha), peut-être éventuellement aussi le threshold (force de frappe à partir de laquelle un son est déclenché).

[Jorann]

Merci de ta réponse !

En fait je pense que cela serait du à un problème de câble car j'ai branché le pad avec un jack classique de guitare ... et la je viens d'essayer avec le jack TOM 2 et ça marche parfaitement ... ou je pourrais trouver le bon jack alors ?

[Jorann]

Je m'excuse du double post mais j'ai trouvé il fallait juste brancher le jack dans la seconde prise de GC qui était faite pour ça maintenant reste plus qu'à lui donner un son de tom et non de crash comme il a en ce moment

[nanodrums]

En fait je pense que cela serait du à un problème de câble car j'ai branché le pad avec un jack classique de guitare ... et la je viens d'essayer avec le jack TOM 2 et ça marche parfaitement ... ou je pourrais trouver le bon jack alors ?

Oui le problème vient probablement de la, car les jacks de guitare sont des jacks mono il me semble, tandis que pour ton pad il faut un jack stereo

[Jorann]

Bon voilà le tom fonctionne bien mais j'ai réussi à le régler pour un kit et du coup ça a tout déréglé les autres mon dieu PATIENCE ............

[gilardi]

Bonjour Jorann,

Ceci est mon deuxième message sur le forum (le premier étant la présentation) et j'ai déjà trouvé un post qui concerne ma batterie. Ca c'est cool !

J'ai lu que tu as fait des petites modifications, ce qui est également mon cas. Par contre, si tu ne le savais pas encore, en plus de ton tom connecté à la deuxième prise sur la grosse caisse, tu peux encore ajouter trois pads : sur les prises 2, 3 et 4. D'ailleurs, regarde les numéros indiqués : 2/10, 3/11 et 4/12 (en plus du 8/9... le 8 étant la grosse caisse et le 9 étant le tom que tu as ajouté).

Pour déclencher les entrées 10, 11 et 12, il faut utiliser un câble adaptateur en Y comme indiqué dans le manuel (1 mâle stéréo et 2 femelles mono). Mais peut-être le savais-tu déjà?

En fait, si tu le savais déjà, ça m'arrangerait parce que j'ai une question à poser avant de créer un nouveau post. Pour ma part, j'ai remplacé les cymbales PCY65 ride (en 5) et crash (en 6) par des nouvelles cymbales, respectivement PCY135 pour la ride et PCY65S pour la crash. L'avantage? Plusieurs zones (donc plusieurs sons, la cloche notamment sur la ride) et la possibilité d'étouffer le son, ce qui n'est pas négligeable.

J'ai déplacé les "anciennes" crash et ride (des PCY65 d'origine) plus loin sur le rack, afin d'avoir deux autres cymbales crash (une au-dessus du charleston et une au-dessus du tom 3, en utilisant des "perchettes" Yamaha CYAT500). J'ai branché celle de droite sur la deuxième prise de grosse caisse (comme toi) et celle de gauche avec la câble en Y sur la prise du tom 2 (en 3/11). C'est d'ailleurs là que j'ai un problème... Mais, j'y reviendrai plus tard, si tu me confirmes que tu savais déjà tout ça et que tu peux PEUT-ETRE m'aider.

Bien à toi.

[gilardi]

Bon, je lance ma question alors... :-)

J'ai un problème avec le câble en Y. Lorsque je le place (sur la prise 3/11 par exemple) sur le module et que j'y branche le tom 2 (originellement sur la prise 3) et la cymbale supplémentaire (sur la même prise, donc sur le 11 grâce au câble en Y)... eh bien RIEN ne se passe. Je perds le son de mon tom 2 et je n'ai pas de son sur la cymbale. Même chose si je branche le câble en Y sur le tom 1 (prise 2/10) ou sur le tom 3 (prise 4/12). A chaque fois, je perds le tom. Le son, je veux dire, pas le tom :-)

C'est terriblement énervant parce qu'avant d'acheter des cymbales supplémentaires - oui, j'en ai acheté deux, dont une fonctionne à merveille puisqu'elle est branchée sur la deuxième prise du pad de grosse caisse - je me suis bien renseigné sur le "comment faire", via le mode d'emploi, via des forums et par mail avec un employé de Yamaha (à ce propos, ils sont super chez Yamaha, ils répondent vite et essaient vraiment d'aider... sauf que là, depuis quelques jours, plus de réponse... peut-être n'ai-je droit qu'à quelques questions :ugeek: ).

Le mode d'emploi précise bien qu'il faut utiliser un câble en Y, avec un jack "mâle" stéréo et deux jacks "femelle" mono. Soit, j'ai acheté celui-là précisément http://www.musicstore.com/fr_FR/FRF/Cor ... 003447-000. MAIS... ça ne fonctionne pas.

J'ai parcouru le manuel de long en large (en français, oui oui !) et je n'y trouve pas la réponse. Ils disent simplement que "pour déclencher les entrées 10, 11 ou 12, il faut utiliser un câble en Y..." (oui, ça j'avais compris les gars, mais... quoi encore?).

Est-ce que quelqu'un peut m'aider? Quelqu'un qui a le même matériel (ou le même genre) et qui a déjà fait ça? Ou quelqu'un qui a une super bonne idée? Celui qui trouve la réponse sera mon DIEU (ça fait une semaine que je me bats pour déclencher ces p****** de pads) !

MERCI beaucoup :-)

Gilles

P.S.: J'ai hésité à lancer un nouveau sujet avec ma question, étant donné que je la trouve similaire à ce post-ci... Qu'en pensent les spécialistes du forum?

[Mr drum]

arfff j'me suis souvent posé la question du cable en Y.
me demande si la cymbale est stereo, si faudrait pas y mettre une fiche stereo aussi et ce branché sur le bon "+" de la fiche pour actionner la bonne zone de la cymbale.

elles sont stéréo tes cymbales ?????
t'a essayé d'enfiler de moitié la fiche jack dans la cymbale pour voir si il en sort pas quelques chose(enfin!!! de moitié,pas vraiment,mais pas enfiler à donf)
ca le fait souvent ce defaut quand on passe du mono au stereo selon le type de fiche.

[gilardi]

Salut Mr drum... zut je n'avais pas vu ta réponse, je n'ai pas reçu de mail me précisant qu'une réponse avait été ajoutée. Je suppose que c'est parce que ce n'est pas moi qui ai ouvert le post, puisque pour ma présentation, à chaque fois que quelqu'un répond, je reçois un mail.

Les deux pads branchés sur le câble en Y sont des pads 1 zone (monophoniques) mais ils sont connectés au module via un jack stéréo. D'ailleurs, le gars de chez Yamaha m'a bien précisé que je ne peux brancher que des pads 1 zone avec un câble en Y. C'est ce que le manuel d'utilisateur précise également. Mais peut-être que je devrais essayer avec des câbles en Y 1 jack mâle stéréo et 2 jacks femelle stéréo aussi?

Je vais essayer ce soir le coup de brancher à moitié... Je vous tiens au courant. Merci déjà pour la réponse.

[Mr drum]

Les deux pads branchés sur le câble en Y sont des pads 1 zone (monophoniques) mais ils sont connectés au module via un jack stéréo. D'ailleurs, le gars de chez Yamaha m'a bien précisé que je ne peux brancher que des pads 1 zone avec un câble en Y. C'est ce que le manuel d'utilisateur précise également.

ha OK....
bon beeen oublie ce que j'ai dit,moi je parlais de pads stereo .
si ils sont mono,y sont mono,donc fiche mono..... :ugeek:

Je vais essayer ce soir le coup de brancher à moitié.

non ben ca sert à rien de la secousse

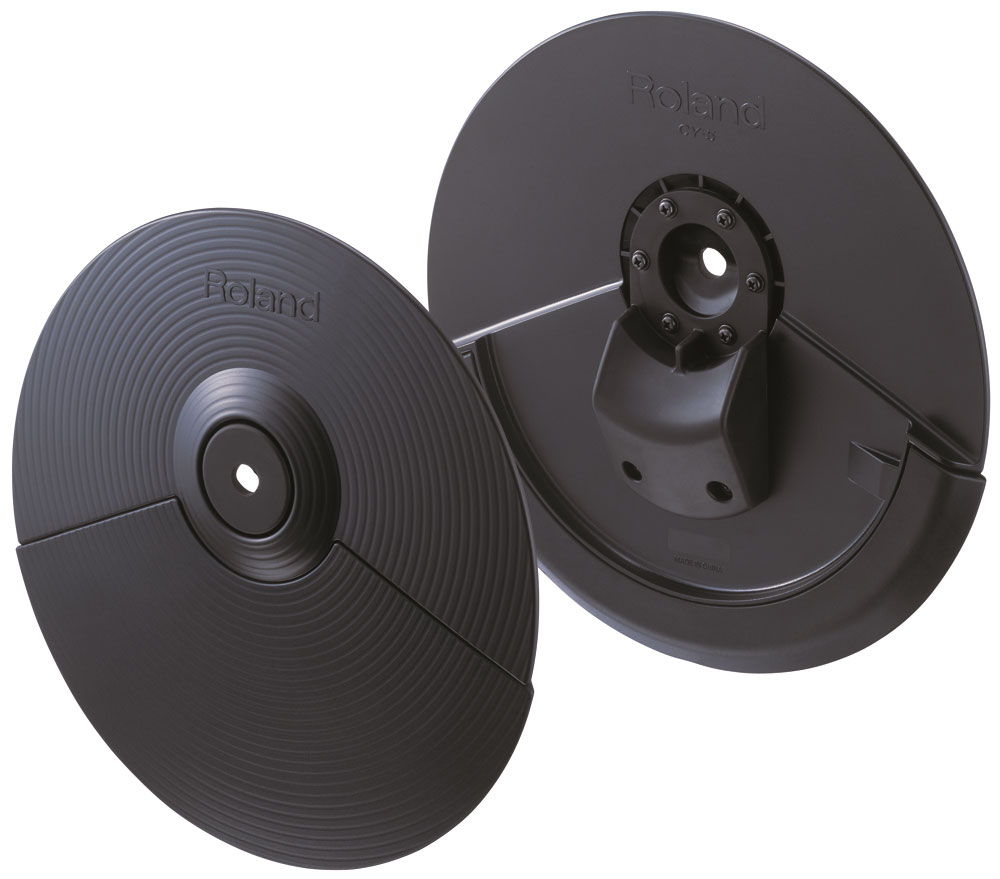

c'est dans le cas ou ont utiliserais des roland CY8 par exemple comme cymbale en plus.
là elle sont stereo et j'me demande si avec le cable en Y avec fiche mono pour les cymbales,on rencontrerais pas le soucis cité plus haut (d'ou mon idée de faire le cable en Y soit même avec des fiches stereo pour les cymbales histoire de trouver le bon pole positif de la zone voulue)

[gilardi]

Mr drum, je peux t'embrasser? En tout bien tout honneur bien entendu.

t'a essayé d'enfiler de moitié la fiche jack dans la cymbale pour voir si il en sort pas quelques chose(enfin!!! de moitié,pas vraiment,mais pas enfiler à donf)
ca le fait souvent ce defaut quand on passe du mono au stereo selon le type de fiche.

J'ai fait exactement comme t'as dit et... ET... roulement de tambour (purée, cette vanne elle marche vraiment bien sur ce forum, le roulement. De tambour. Drôle. Z'avez compris? Le tambour? OK, je sors).

Donc, ça MAAAAAARCHE ! Merci merci merci mer... mais, je suppose qu'il y a quelque chose de ne pas normal dans cette histoire. J'accepte la solution temporairement provisoire de mettre les fiches à moitié, m'enfin bon, ça ne doit pas être très bon, si? Que dois-je mettre comme câble en Y alors pour que tout soit parfaitement normal? Et pourquoi ça fonctionne? (C'est mon côté instit, besoin de comprendre).

Thanks again Mr drum !

[Mr drum]

je suppose qu'il y a quelque chose de ne pas normal dans cette histoire.

effectivement.... :-?
si la cymbale est mono(donc fiche mono à l'interieur) le jack du Y mono; beeeeeen ca devrait pas marcher en enfilant de moitié la prise .

la fiche de la cymbale serait pas stereo par hasard ????? (histoire de pouvoir s'adapter facilement à un kit classique ou tout est stereo(donc tous les cables du kit stereo)
enfin!!! c'est qu'une supposition (pas expert en electro,faudrait l'avis de nono ou de sylvain là :ugeek: )

essaye de regarder dans la fiche de la cymbale.(avec une lampe de poche pour bien y voir)
si tu vois 2 contact le long du "tube" c'est que c'est stereo.

[nonodrum]

Bon je viens de prendre le post en route,j'ai lu en diagonnale ton problème,je pense que cela vient d'un paramétrage de ton module.
Faut que je regarde mon vieux dtx press pour voir.
Parce que enficher à moitié un jack n'est pas une solution normale.
Yamaha et Roland non pas des modules ou il faut bidouiller,ça marche où ça marche pas.
Les pads PCY65 sont des mono-zones et les PCY65S sont des doubles zones.
J'ai mis les caractéristiques technique de ton module plus bas.

Les entrées dites 1,5,6,7 sont des entrées stéréo mais avec une voie trigger (Pièzo) et l'autre voie en fonctionnement Switch qui lui demande un circuit de keith pour fonctionner;donc pas de possibilité de raccorder directement deux pads mono sur ces entrées,cela ne marchera pas,a moins d'avoir le fameux circuit de keith.

Tandis que les entrées 2,3,4,8 sont stéréo avec une voie trigger à gauche et une voie trigger à droite,donc faite pour brancher des pads stéréo pièzo/pièzo,ou deux pads mono,ce qui revient au même.
Mais celle-ci sont peut être réglé en mode increment/décrement c'est à dire pour changer les kits directement à partir des pads,donc la aucun sons n'est émis dans ce mode.
Sinon sur mon vieux dtx press,j'ai une sortie 9/10 qui peux aussi être permuté avec la sortie grosse caisse,et je crois que sur ton module il y a cette possibilité aussi,à vérifié.
Sinon regarde ta notice,cela doit venir d'un réglage,ou du câble qui est pas bon.

OUTPUT [L/MONO] (Standard mono phone), OUTPUT [R] (Standard mono phone), Trigger Inputs 1, 5, 6, 7 (Standard stereo phone, L: Trigger Input, R: Rim Switch),Trigger Inputs 2, 3, 4, 8 (Standard stereo phone, L: Trigger Input, R: Trigger Input), HI-HAT CONTROL (Standard stereo phone), AUX IN (Stereo Mini), PHONES (Standard stereo phone), MIDI IN/OUT

[gilardi]

Merci pour votre aide nonodrum et Mr drum.

Voilà des explications bien complètes. Je vais prendre mon ordinateur près de la batterie et regarder tout ça attentivement. Je vous tiendrai au courant. En tout cas pour l'instant, tout fonctionne à merveille et c'est un vrai bonheur de pouvoir jouer avec 3 cymbales crash et 1 ride !

La dernière réponse de Yamaha (par mail), c'est : contacter le revendeur. Pas cons les mecs. Autant, je trouvais que leur service "après-vente" et "aide par mail" était vachement sympathique, autant sur ce coup-là, j'ai bien senti que je faisais un peu ch*** le mec avec toutes mes questions.

Le plus énervant dans l'histoire, c'est que j'ai bien lu le mode d'emploi et que j'ai acheté exactement ce qui est recommandé... Grrr ! Je reviens vers vous dès que j'ai plus d'infos. En tout cas, merci déjà pour votre aide ! Z'êtes supers

[nonodrum]

De rien l'ami,tient nous au courant.

[Jorann]

Bonjour bonjour

Vous vous souvenez de moi ? oui l'auteur du sujet

J'ai eu quelques soucis d'ordi voilà 1 mois et c'est maintenant rentré dans l'ordre je suis de retour

Bon j'ai lu tout ce que vous avez marqué pendant ce temps et j'ai pas tout compris je vous avoue ... j'ai pu rajouter mon pad ça marche nickel, maintenant je vais remplacer les deux cymbales par des PCY-135 ça sera mieux, et j'ai vu que apparement après je pouvais encore rajouter quelque chose ? Si oui comment ? parce que je me suis un peu perdu dans toutes ces explications, et les Y mâles alpha femmes 2323,33048²/7879x0989² j'ai tendance à ne pas saisir m'voyez ?

Bien à vous

[gilardi]

Salut à tous,

Je suis aussi de retour et je n'ai toujours pas trouvé de solution à mon "problème-qui-n'est-plus-vraiment-un-problème-puisque-j'arrive-à-jouer-sur-mes-nouveaux-pads".

j'ai pas tout compris je vous avoue ... j'ai pu rajouter mon pad ça marche nickel, maintenant je vais remplacer les deux cymbales par des PCY-135 ça sera mieux, et j'ai vu que apparement après je pouvais encore rajouter quelque chose ? Si oui comment ?

Pour te répondre Jorann, moi non plus je n'ai pas tout compris. Mais on va y arriver ! La cymbale PCY135 est également celle que j'ai remplacée et que j'utilise comme ride. Puisque tu as déjà ajouté un pad, tu peux encore en ajouter trois. En effet, tu peux ajouter maximum quatre pads à ton module.

Si j'ai bien compris, tu as ajouté ton premier nouveau pad sur l'entrée derrière la grosse caisse. C'est également ce que j'ai fait. Pour brancher des nouveaux pads, tu vas maintenant devoir utiliser des câbles en Y à brancher dans les entrées 2, 3 ou 4 pour déclencher les entrées 10, 11 et 12 (2/10, 3/11, 4/12). Pour ton premier nouveau pad, en fait, tu as déclenché l'entrée 9 en branchant la cymbale à l'arrière de la grosse caisse. Regarde à l'arrière de ton module, l'entrée de la grosse caisse est en 8/9.

Mais attention, sur les entrées 10, 11 et 12, tu ne pourras mettre que des pads mono-zones (qui ne produisent qu'un seul son). Exemple, si tu mets tes nouvelles cymbales PCY135 sur ces entrées-là, je pense que ça ne fonctionnera pas (les pros peuvent-ils confirmer?).

Ce que moi j'ai fait, c'est que j'ai simplement remplacé les cymbales originales (ride et crash) qui sont des PCY65 par des cymbales PCY135 (3 zones) en 5 pour la ride et PCY65S (2 zones) en 6 pour la crash. Du coup, j'ai déplacé les "anciennes" PCY65" et les ai placées en 2/10 et 3/11 avec les toms 2 (alto) et 3 (medium), grâce aux câbles en Y. J'ai utilisé des "perchettes" Yamaha (CYAT500) pour les ajouter sur mon rack. Quand tu branches tout, tu verras que ça détecte automatiquement les cymbales et qu'elles produisent un son... euh, de cymbales, oui oui ! N'oublie pas que tu peux changer le son qu'elles produisent, comme expliqué dans le manuel. Par exemple, je joue avec une ride, deux crash et une splash. Mais tu peux tout aussi bien jouer avec une china.

Mais attention, comme tu l'auras sûrement lu, j'ai un "bug" avec le fait qu'il faut brancher les câbles à moitié, comme l'ont expliqué Nonodrum et Mr drum, ce qui n'est pas tout à fait normal... Je suis toujours en train de résoudre ce problème. Donc, ne fais pas comme moi (commander sur Internet), demande plutôt l'avis d'un expert en magasin. D'ailleurs, n'hésite pas à répondre à mon problème si tu as plus d'infos. J'irai cette semaine au magasin où j'ai acheté ma batterie pour voir s'ils peuvent m'aider. Je vous tiens au courant.

A bientôt ! 8-)
