Subkick DiY

[B4U]

Aujourd'hui je vais vous montrer mon projet de subkick ...
Il vous faut :
-Un haut parleur de 8" ou 6" (souple pour des meilleurs résultats . on a tous sa , à la limite on va en piquer un dans la voiture xD )
-Un cable XLR
-Un Pied de CC que l'on va bricoler (ou autre , moi j'ai pris un bras de tom avec une embase qui trainait ^^ )
Optionnel (Juste pour l'esthétique) : Un tom de 8"

Au niveau de la connectique /// Je vous en dirait plus quand je l'aurait réaliser

-Il faut mettre un PAD (Atténateur / résistance ) de -20dB sur le + et le - du HP
-Et aussi un Filtre Passif (résistance/ Condensateur) pour Capturer uniquement les Fréquences au dessus de 100Hz et en dessous de 300Hz . (Je ne sait pas encore les caractéristiques des résistances et tout ... Donc j'attends l'aide de Max' )


LaTaverneDesBatteurs.com et moi même ne sont pas responsables des mauvaises manipulation entrainent des dégâts matériels et corporels .


Réalisation :
- Fabrication Pied (J'ai pris un bras de tom , j'ai enlever le long tube et vu que l'embase que j'ai c'est le même diamètre , j'ai percé le tout et j'ai mis une visse , On peut le faire avec un pied de Caisse Claire , avec les bras du berceau )

- Soudure de la connectique
Pour connaître le + et le - du Hp , bah c'est simple ya 1 Chance sur 2 -> si sa marche pas c'est que c'est pas les Bonnes polarités xD
La "mas" du Cable XLR sur la carcasse métalique du HP , soit sur une visse d'une coquilles ...

-Caller le HP dans le fut
J'ai fait un découpage dans du contre-plaqué que j'ai vissé Au Fût , ET j'ai mis de la mousse derrière le HP ( pour éviter qu'il enregistre la résonnasse du fût du Subkick .)

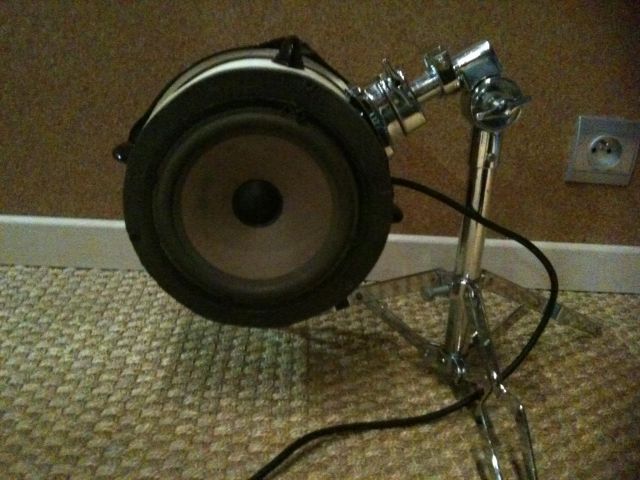

Résultat Final :

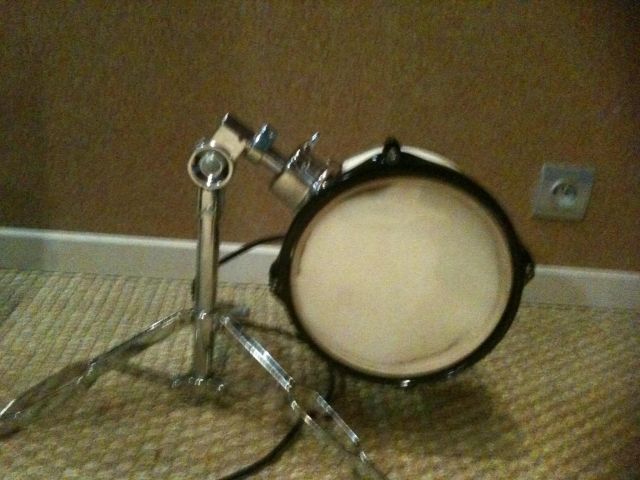

Face arrière :

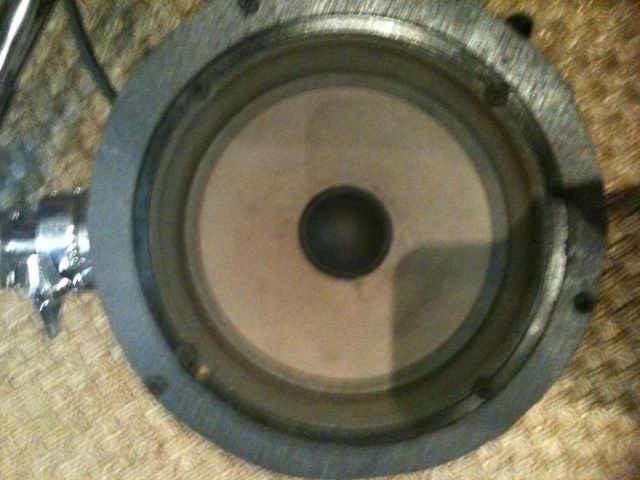

Hp vissé sur Contre plaqué :

Maintenant un peu de Son :

[BBvideo 425,350]http://www.youtube.com/watch?v=_o4-RsS3JQc[/BBvideo]

Résultat très moyen (à un moment on entend même le charley , Mais avec les Prochains filtres sa devrait aller ... Aussi y'a ma carte son qui améliore pas tout sa , C'est bien meilleur en Live )

[Mr drum]

c'est vrai qu'on peu regler la bande passante sur une table :ugeek:

Mais j'ferais un, filtre quand meme(plus simple a utiliser apres )

[B4U]

Ouais , Je vais quand même mettre un filtre .

[M'sieur Max]

Pour tes leds il me faut la couleur pour savoir quelle tension est nécessaire pour qu'elles s'allument, par contre je te déconseille le jaune le rendu de cette couleur n'est pas terrible.
Va faire un petit tour sur ce site il est entièrement consacré au leds http://www.led-fr.net/
Pour ce qui est du filtre je suis d'accord avec Mr Drum, au moins en y plaçant un filtre fixe plus besoin de régler les fréquences de coupures mais si tu à envie de t'amuser avec le petit equalizer de ta table ca peux être sympa pour donner des sons différents à ton subkick.

[B4U]

Pour tes leds il me faut la couleur pour savoir quelle tension est nécessaire pour qu'elles s'allument, par contre je te déconseille le jaune le rendu de cette couleur n'est pas terrible.

Okay , Alors un vert (dans le genre 530nm ) .

Au niveau du Circuit RC du Filtre , Tu peux me calculer quelles résistances et quelle condensateur Utiliser Stp ?

[moidu88]

Super intéressant ce topic, pressé de voir (et d'entendre le résultat finale).

[moidu88]

Joli boulot .

[moidu88]

j'adore le son, vraiment pas mal

[B4U]

UP : [BBvideo 425,350]http://www.youtube.com/watch?v=rk0A3APVDc0[/BBvideo]

[moidu88]

je sais pas si c'est fait exprès, mais le son fait vraiment plastique je trouve

[phenetas]

Le son est saturé donc on ne peut pas vraiment l'apprécier, il faudrait corriger ça sur la table.

[B4U]

Tout est au mini xD .

[phenetas]

Peut être réduire les basses alors ? Ou limiter la hauteur informatiquement en dernier recourt .

[Belial]

Tu t'enregistre directement sur PC via audacity apparemment n'est-ce pas ? Pour par que ça sature il suffis de diminuer le volume micro jusqu'à ce que ça ne sature plus (il y'a un petit curseur avec un micro dessiner dessus dans le logiciel il est inloupable). Avant d'avoir une table de mix je faisait ça et ça marchait très bien, il y'a le même problème avec les batteries électroniques branchées directement sur la carte son du PC.

Si tu utilise cubase tu a une option quite permet de mettre pile au bon niveau pour que ça ne sature pas.

[phenetas]

Le problème c'est que le reste de la batterie est au bon volume, c'est juste le kick qui est saturé.
Pour ça qu'il faudrait rajouter un filtre réducteur de basses.

D'ailleurs j'envisage de faire un petit tuto là dessus, comment s'enregistrer.

[moidu88]

D'ailleurs j'envisage de faire un petit tuto là dessus, comment s'enregistrer.

Sa pourrait être cool. Tu ferais ça que pour les électro ou aussi pour les acoustiques ?

[anonyme]

D'ailleurs j'envisage de faire un petit tuto là dessus, comment s'enregistrer.

Sa pourrait être cool. Tu ferais ça que pour les électro ou aussi pour les acoustiques ?

Carrément bien ça.

[Belial]

Le problème c'est que le reste de la batterie est au bon volume, c'est juste le kick qui est saturé.
Pour ça qu'il faudrait rajouter un filtre réducteur de basses.

D'ailleurs j'envisage de faire un petit tuto là dessus, comment s'enregistrer.

Si il enregistre tout avec micro ça ne pose aucun problème il suffit qu'il remette tout au même niveau. même si ça serait juste un overhead et le subkick c'est possible sans problèmes. ça sert à ça après tout les micros. En plus il peut jouer malgré tout aussi fort qu'il le veut, vu qu'on règle le volume micro et non pas la sortie.

Malgré tout n'hésite pas à faire ton tuto ça pourrait être très intéressant !

[B4U]

Edit : j'ai fait un 2è subkick pour la bassiste / 2è GC
